钢铁企业80℃冲渣水闪蒸发电项目

本项目以钢铁生产中排放掉的温度为80℃左右的冲渣水为热源，首先利用低压闪蒸的原理得到低压蒸汽，然后让蒸汽通过径流涡轮膨胀机做功膨胀机拖动高速发电机发电，最后乏汽在蒸发式冷凝器中冷凝。

整个过程水质较差的热水直接闪蒸发电，不需要中间介质换热避免换热器结垢问题，闪蒸罐有排渣装置能够实现持续生产。

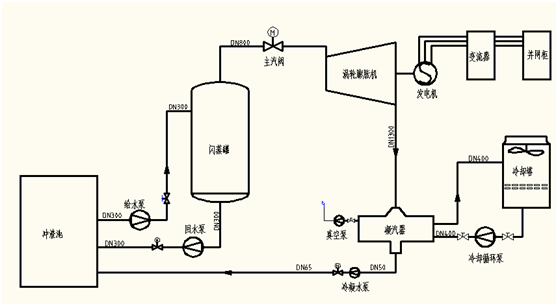

图1 冲渣水闪蒸发电工艺路线图

实际运行中，系统在热水供应量120t/h温度为80℃时，发电机发电功率能够稳定在70KW左右。

该系统工艺相对简单，对热源水质要求较低，从废热中回收电力的同时还能够得到一定量较干净的冷凝水副产品。

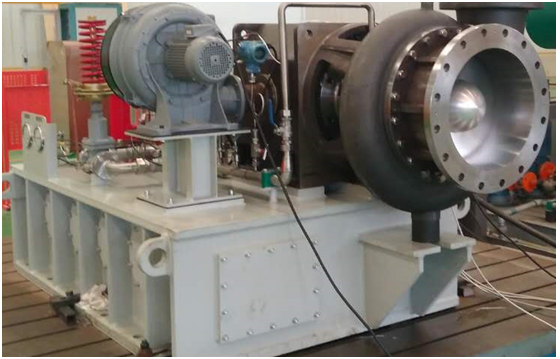

图2 膨胀机组出厂前测试

   本项目采用我公司完全自主研发、制造的径流涡轮膨胀机和150KW级12000r/min永磁高速电机，采用动力机直驱高速发电机，省略中间减速机系统结构简单效率较高。
