有机工质朗肯循环（ORC）余热发电装置

该装置受某大学委托，以向学生演示有机朗肯循环全过程为目的。

该装置完全按照工业ORC余热发电系统标准设计和制造，系统以我公司单独开发的微型涡轮膨胀机为核心，配套有：冷、热源及凝汽器、蒸发器，工质泵，储罐，传感器，自动控制系统等完整要素。

该装置能够模拟ORC系统的工质与热源换热蒸发汽化、工质汽推动膨胀机做功发电、乏汽与冷源换热冷凝、工质泵泵送工质液进蒸发器等完整过程。工艺线路简图如图1.

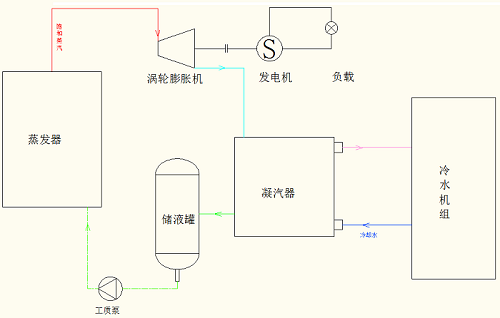

图1  ORC系统工艺线路图

系统配置有温度、压力、流量等传感器，并由PLC系统根据采集到的数据按照预制程序进行调节控制，可全自动持续稳定运行。当出现异常工况时能及时报警提示或自动停机，保证系统和人员安全。

系统实际运行工况稳定，测试数据表明膨胀机效率大于0.65，在微型机型上达到该指标非常难得。

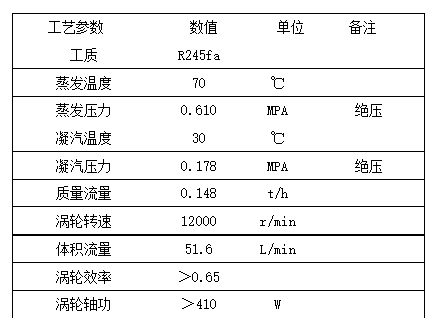

表1 膨胀机关键指标汇总表

该模型系统的设计、制造难度较高，特别是微型涡轮膨胀机的设计、计算、制造、装配难度要超过工业级大型膨胀机。

该装置的持续稳定运行，特别是微型涡轮膨胀机高效率运行，表明我公司完全具备开发、建造工业级ORC系统的能力。

图2 实机测试现场图
